錘式粉碎機破碎抗壓強度不超過100MPa，濕度不大于15%的物料。可當做石料破碎，石頭破碎，礦山破碎，塑料粉碎，垃圾粉碎等材料的破碎設備使用，還可用于電廠煤炭、石膏、鹽化工原料和一些中硬物料的破碎。

錘式粉碎機破碎圖

圖片實拍

錘式粉碎機

用戶來廠參觀錘破設備

錘式粉碎機發貨現場

工作原理

粉碎機主要是靠沖擊能來完成破碎物料作業的。錘式破碎機工作時，電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度然后通過篩板排出機外。

錘式破碎機破碎原理圖

性能優勢

錘式粉碎機生產優勢

成品粒形好、質量優

經過粉碎機破碎后的產品，成品粒度小，粒形較好、物料過粉現象少，有效解決了傳統破碎設備破碎成品粒度大的問題。

運轉安全可靠

粉碎機傳動系統由電動機、液力偶合器、減速器和彈性聯軸器組成。減速器采用了單級圓錐齒輪傳動減速器，傳動簡單，安全可靠。

配件先進、效率高

采用沒有篩網篦底設計，對物料含水率沒有任何的要求，完全不存在糊堵篩板的問題，作業效率高。

主要配件

錘式粉碎機結構圖

1、錘頭：錘頭的質量、形狀、和材質對設備生產能力有很大的影響，因此在選擇錘頭時，應根據進料尺寸的不同適當選擇。錘頭是易損件，經常需要更換，為減少更換所需時間和勞動強度，生產中一般采用組合式錘頭。

2、轉子：轉子由主軸、圓盤、錘架、銷軸、錘頭等組成，轉子支承在兩個調心滾動軸承上，圓盤上開有6個均勻分布的銷孔，通過銷軸將錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動，銷軸兩端用鎖緊螺母固定。

3、主軸：粉碎機主軸是支承轉子的主要零件，在生產中承受的沖擊力較大，因此，要求主軸的制造材質具有較高的韌性和強度。在生產中一般將主軸的一端用帶輪連接電動機，作為飛輪儲存能量，使轉子在運動中儲存一定的動能。

4、蓖條：錘式粉碎機蓖條多為一組尺寸相等的鋼條，且截面形狀為梯形。蓖條的排列形式是與錘頭的運動方向垂直的，與轉子的回轉半徑有一定的間隙的圓弧狀，合格的產品通過蓖縫排出。

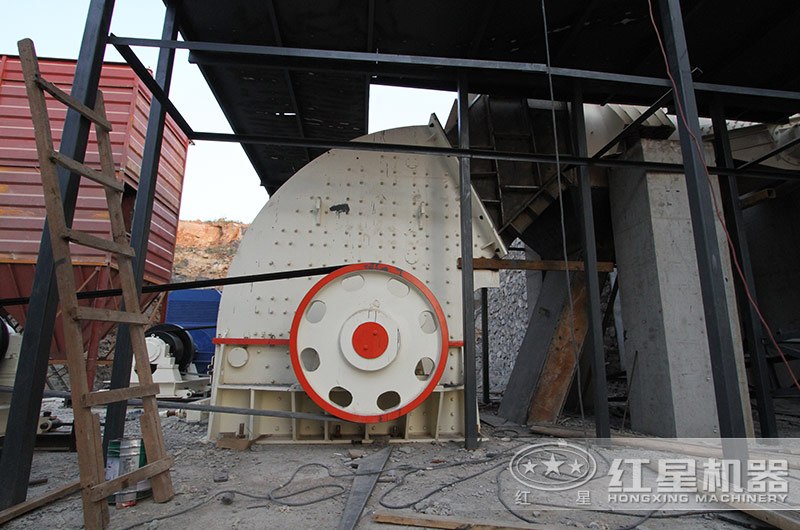

大型錘式粉碎機生產現場圖

重型錘破工作現場

技術參數
